Kompatybilność sterowania CNC decyduje, czy dane narzędziowe przejdą bez poprawek

Zakłady produkcyjne często precyzyjnie mierzą dane narzędziowe na specjalistycznych urządzeniach ustawczo-pomiarowych, wykorzystując zaawansowaną optykę. Problem pojawia się w momencie transferu tych informacji do maszyny. Do układu sterowania CNC wciąż nierzadko trafiają one poprzez ręczne przepisywanie przez operatora z wydrukowanej kartki. Taka praktyka bezpośrednio generuje błędy w offsetach obróbki i niepotrzebnie wydłuża czas przygotowania obrabiarki do pracy. Ręczne wprowadzanie danych staje się szczególnie problematyczne przy dużej rotacji asortymentu oraz częstych zmianach profilu produkcji. Automatyzacja tego etapu całkowicie eliminuje ryzyko pomyłek ludzkich i przyspiesza rozpoczęcie procesu skrawania.

Spójność parametrów a formaty wymiany w obrabiarkach CNC

Poprawne działanie nowoczesnej obrabiarki wymaga absolutnej zgodności kluczowych wartości pomiarowych na każdym etapie produkcji. Należy zachować spójność takich informacji jak całkowita długość narzędzia, dokładna średnica skrawania, korekcja promienia naroża oraz unikalny identyfikator. Pomyłka w jednostkach zapisu lub pominięcie korekcji prowadzą bezpośrednio do kolizji wrzeciona lub poważnych niedokładności wymiarowych w gotowym detalu. Zgodność układu sterowania CNC oraz narzucony format pliku wymiany decydują o bezbłędnym transferze. Określają one, czy zaimportowane informacje z presetera wymagają dodatkowych konwersji przed rozpoczęciem cyklu. Niektóre układy akceptują standardowe tabele offsetów w formacie tekstowym, podczas gdy inne wymagają dedykowanych struktur.

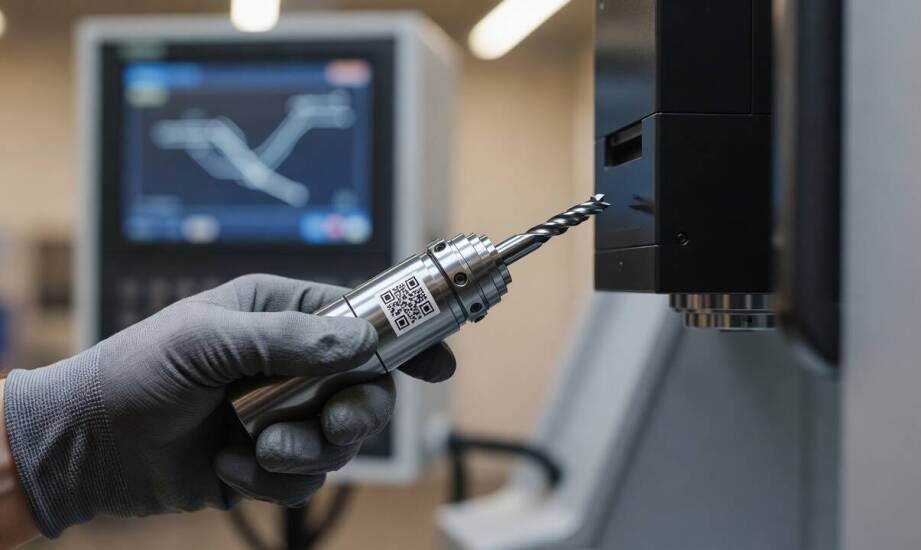

Zautomatyzowany przesył danych do maszyny zależy od dopasowania protokołu komunikacyjnego do konkretnego sterownika. Wykorzystanie postprocesorów pozwala na bezpieczną konwersję wyników pomiaru na język zrozumiały dla systemów najpopularniejszych marek na rynku. Etykiety z kodami QR oraz nowoczesne chipy RFID umożliwiają automatyczną identyfikację oprawki i jednoczesne przekazanie jej parametrów do pamięci maszyny. Po zmierzeniu geometrii na preseterze układ zapisuje wyniki na wybranym nośniku mocowanym do stożka. Podczas załadunku do magazynu maszyny wbudowany czytnik pobiera te wartości bez żadnego udziału operatora. Systemy bazujące na nośnikach RFID skutecznie usuwają etap ręcznego wklepywania cyfr w panel roboczy.

Transfer sieciowy w standardzie DNC lub plik pośredni często znacznie lepiej wspiera zautomatyzowany obieg informacji niż nośnik fizyczny. Centralny serwer sprzęgnięty z przyrządem pomiarowym pozwala na zarządzanie całą biblioteką narzędzi zakładu. Umożliwia to natychmiastową aktualizację offsetów na wielu maszynach jednocześnie bez ingerencji pracowników. W przypadku rozbudowanych parków maszynowych sieć lokalna eliminuje opóźnienia związane z fizycznym przenoszeniem chipów lub wydruków między wydziałami.

Błędy wdrożenia i różnice w standardach branżowych

Ryzyko pomyłek przy wdrażaniu zautomatyzowanej transmisji wiąże się najczęściej z niespójnymi źródłami informacji. Wiele zakładów boryka się z brakiem automatycznej walidacji poprawności przesyłanych wartości. Zdarzają się również ręczne poprawki wprowadzane przez techników tuż po wyeksportowaniu pliku z presetera. Takie praktyki szybko prowadzą do poważnych rozbieżności między rzeczywistymi wymiarami geometrii a bazą zapisaną w sterowaniu maszyny. Walidacja na etapie eksportu pozwala natychmiast wychwycić brakujące pola informacyjne lub niezgodne formaty znaków przed załadowaniem oprawki.

Wymagania dotyczące zarządzania ofsetami różnią się drastycznie w zależności od sektora przemysłu. Sektor lotniczy wymaga pełnej identyfikowalności geometrii ze względu na rygorystyczne normy bezpieczeństwa i procedury śledzenia produkcji. Każda zmiana parametru musi zostać szczegółowo udokumentowana, a następnie powiązana z konkretnym numerem seryjnym detalu oraz identyfikatorem operatora. Przemysł drzewny stawia z kolei na maksymalnie prosty i zwinny obieg informacji na hali. Minimalizuje to czas przezbrojenia strugarek lub frezarek przy zdecydowanie mniejszych wymaganiach dotyczących długoterminowej archiwizacji dokumentacji technologicznej.

Niezależnie od branży kluczowe znaczenie dla zakładu ma integracja całego środowiska obróbki mechanicznej. Spółka ZOLLER Polska dostarcza zaawansowane przyrządy do pomiaru i ustawiania narzędzi skrawających, które natywnie wspierają cyfrowy transfer do obrabiarek. Rozwiązania projektowane dla fabryk z branży maszynowej, lotniczej czy motoryzacyjnej integrują się z istniejącymi sterowaniami i nadrzędnymi systemami gospodarki narzędziowej. Właściwa parametryzacja tych urządzeń gwarantuje płynny przepływ wymiarów prosto z modułu optycznego do rejestrów obrabiarki.

Ostateczny wybór metody transferu informacji narzędziowych nie zależy wyłącznie od samego nośnika fizycznego. Kluczowa dla sukcesu całego projektu okazuje się pełna zgodność protokołów ze sterowaniem obrabiarki i sprzętowa walidacja poprawności. Liczy się również ogólna prostota utrzymania infrastruktury sieciowej lub czytników w konkretnym zakładzie produkcyjnym. Właściwie dopasowane środowisko przesyłowe minimalizuje ryzyko pomyłek ludzkich, radykalnie skraca czas przezbrajania i gwarantuje stabilność wymiarową detali.
