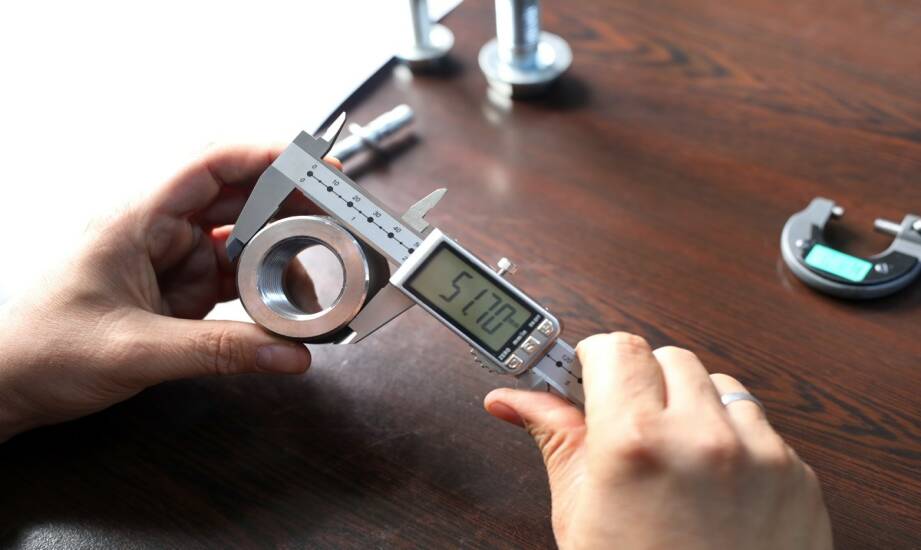

Kalibracja przyrządów pomiarowych — kluczowe zasady i korzyści

„Wynik się zgadza, czy tylko wygląda, że się zgadza?” – to pytanie wraca w niemal każdym dziale jakości. Bo nawet najlepsza procedura kontroli i najbardziej doświadczony operator nie obronią procesu, jeśli narzędzie pomiarowe „odpływa” z dokładnością. Dlatego kalibracja przyrządów pomiarowych i powiązane z nią wzorcowanie przyrządów pomiarowych to nie formalność do teczki, ale realny element bezpieczeństwa produkcji, zgodności z normami i spójności pomiarowej.

W praktyce chodzi o coś prostego: porównać wskazania przyrządu z wartościami odniesienia, w kontrolowanych warunkach, na odpowiednich punktach zakresu. A potem – wiedzieć, co te wyniki oznaczają i jak je wykorzystać w procesie.

Kalibracja i wzorcowanie – podobne pojęcia, różne konsekwencje

W zakładach produkcyjnych często słyszy się krótką wymianę zdań: „Wyślemy to na kalibrację”. „Na pewno kalibrację, czy wzorcowanie?”. Niby detal, a różnica bywa kluczowa.

Wzorcowanie polega na porównaniu wskazań przyrządu z wartościami wzorcowymi i wyznaczeniu odchyłek. Innymi słowy: laboratorium sprawdza, jak mierzy Twój przyrząd i dokumentuje wynik. Z kolei kalibracja w ujęciu technicznym może obejmować również regulację, czyli dostosowanie parametrów tak, aby przyrząd mieścił się w wymaganiach. Właśnie dlatego w części urządzeń (szczególnie elektronicznych czujnikach) regulacja po czasie bywa niezbędna.

Warto tę różnicę rozumieć, bo wpływa na decyzje produkcyjne. Jeśli potrzebujesz wyłącznie rzetelnej informacji o błędzie i niepewności pomiaru – zwykle wystarczy wzorcowanie. Jeśli natomiast urządzenie „wyszło poza tolerancję” i ma wrócić do pracy jako zgodne – wtedy temat kalibracji z regulacją staje się realny.

Co daje kalibracja przyrządów pomiarowych w firmie – korzyści, które widać w liczbach

Najbardziej kosztowne błędy to te, które nie wyglądają jak błędy. Przyrząd może nadal „pokazywać” wartość, tylko że lekko przesuniętą. Efekt? Niewłaściwe decyzje w kontroli jakości, selekcji, ustawieniach maszyn czy odbiorach dostaw.

Korzyści z kalibracji i wzorcowania da się ująć bardzo konkretnie:

Po pierwsze: ograniczasz ryzyko reklamacji i braków. Jeśli pomiar długości lub kąta stanowi kryterium dopuszczenia detalu, to przesunięcie wskazań o dziesiąte części milimetra potrafi wywołać lawinę: od złej klasyfikacji partii po kosztowne zwroty.

Po drugie: zyskujesz spójność pomiarową w całym łańcuchu. To ważne zwłaszcza wtedy, gdy współpracujesz z odbiorcami wymagającymi dokumentacji lub działasz jako dostawca części precyzyjnych. Certyfikat kalibracji z akredytowanego laboratorium stanowi czytelny dowód, że pomiar ma odniesienie do wzorców.

Po trzecie: szybciej przechodzisz audyty. Organizacje pracujące w systemach jakości (w tym ISO) muszą wykazać nadzór nad wyposażeniem pomiarowym. Dla ISO 9001 rzetelna kalibracja urządzeń jest realnym wymogiem – nie jako „papier”, tylko jako dowód kontroli nad procesem.

Po czwarte: łatwiej interpretujesz wyniki z produkcji. Gdy znasz odchyłkę przyrządu, przestajesz „zgadywać”, czy rozrzut wynika z procesu technologicznego, czy z błędu narzędzia. To oszczędza czas w analizach przyczyn źródłowych.

Kluczowe zasady poprawnej kalibracji – od wzorca po warunki środowiskowe

Kalibracja nie polega na „podłączeniu urządzenia i wydrukowaniu protokołu”. Wiarygodność wyniku zależy od kilku zasad, które w metrologii są bezdyskusyjne.

1) Odpowiedni wzorzec kalibracyjny
Wzorzec to urządzenie odniesienia o precyzyjnie określonych właściwościach i wyższej dokładności niż przyrząd kalibrowany. Dobór wzorca do zakresu i wymaganej dokładności minimalizuje niepewność i sprawia, że wnioski z kalibracji mają sens w praktyce produkcyjnej.

2) Kontrola warunków środowiskowych
Temperatura, wilgotność i ciśnienie atmosferyczne potrafią realnie zmienić wyniki, zwłaszcza przy pomiarach długości i w zastosowaniach precyzyjnych. Dlatego kalibrację wykonuje się w warunkach kontrolowanych, zgodnych z wymaganiami producenta i dobrą praktyką. Z pozoru drobiazg, w praktyce: różnica między wynikiem powtarzalnym a przypadkowym.

3) Porównanie wyników i analiza odchyłek
Sercem procesu jest porównanie wskazań przyrządu z wartościami wzorcowymi. Nie chodzi wyłącznie o to, czy „mieści się w tolerancji”, ale o to, jak zachowuje się w całym zakresie pracy. Dzięki temu można ocenić stabilność, liniowość oraz to, czy urządzenie nadaje się do danego zastosowania.

4) Wielopunktowe podejście
Dobra praktyka metrologiczna zakłada, że przyrządy powinny być sprawdzane w minimum trzech punktach w zakresie ich zastosowania. Taki układ pozwala ocenić, czy błąd jest stały, czy rośnie wraz z wartością mierzoną. W praktyce produkcyjnej to ważne, bo wiele narzędzi „trzyma” środek skali, ale gubi się przy krańcach.

5) Dokumentacja, która coś znaczy
Kompletna dokumentacja obejmuje identyfikację przyrządu, warunki pomiaru, zastosowane wzorce, wyniki, a często także niepewność. Tylko wtedy raport staje się narzędziem do decyzji (czy używać, gdzie używać, z jaką tolerancją), a nie tylko plikiem w archiwum.

Jak wygląda proces wzorcowania w praktyce – krok po kroku, bez „magii”

Jeśli ktoś mówi: „Oddałem przyrząd i wrócił z papierem, ale nie wiem, co się wydarzyło po drodze”, to zwykle oznacza brak przejrzystego procesu. W dobrze prowadzonym laboratorium metrologicznym działania są uporządkowane.

Typowy przebieg wygląda następująco:

• Identyfikacja przyrządu (model, numer seryjny, zakres, rozdzielczość) i wstępna ocena stanu – tu często wychodzą uszkodzenia mechaniczne, luzy, zużycie końcówek.
• Stabilizacja i pomiary w kontrolowanych warunkach – przyrząd oraz wzorce „dochodzą” do warunków laboratoryjnych, a następnie wykonuje się serię porównań w ustalonych punktach.
• Opracowanie wyników – wyznaczenie odchyłek, ocena zgodności z wymaganiami oraz przygotowanie dokumentacji, tak by była czytelna dla działu jakości i audytora.

Warto dopytać laboratorium o szczegóły, zwłaszcza gdy wyniki mają wpływ na zwolnienie wyrobu. Proste pytania potrafią oszczędzić nieporozumień: „Na ilu punktach wykonaliście wzorcowanie?”, „Jakie były warunki środowiskowe?”, „Czy raport zawiera niepewność?”.

Jak przygotować przyrząd do kalibracji, żeby nie tracić czasu i nerwów

Jednym z częstszych problemów w firmach jest przeciągający się cykl: wysyłka – informacja o brakach – doprecyzowania – ponowna wysyłka. Da się temu zapobiec, jeśli przygotujesz sprzęt i informacje „po inżyniersku”.

Po pierwsze: zadbaj o czystość i stan techniczny. Brud, zaschnięte chłodziwo, luzy, zużyte końcówki pomiarowe – to nie są „kosmetyczne” rzeczy. One zmieniają wskazania.

Po drugie: określ zastosowanie i oczekiwania. To brzmi banalnie, ale w rozmowie z laboratorium robi różnicę. Inaczej prowadzi się wzorcowanie narzędzia, które pracuje w wąskim zakresie, a inaczej takiego, które wykorzystujesz w całej skali.

Po trzecie: przygotuj dane do dokumentacji (np. numer inwentarzowy, lokalizacja w zakładzie, właściciel procesu). Dzięki temu później łatwiej zarządzać nadzorem metrologicznym, terminami i ryzykiem.

W codziennej praktyce przydaje się też prosta zasada: jeśli masz wątpliwość, zadzwoń przed wysyłką i dopytaj o wymagania. Krótka rozmowa często skraca termin realizacji bardziej niż „pilny dopisek” na paczce.

Jakie przyrządy warto wzorcować najczęściej – długość, kąt i urządzenia optyczne

W przemyśle najczęściej wracają trzy obszary: wzorcowanie długości, wzorcowanie kąta oraz systemy optyczne. Powód jest prosty: to parametry krytyczne dla dopasowania, geometrii i montażu.

Do grupy narzędzi, które regularnie powinny przechodzić kontrolę metrologiczną, należą m.in. przyrządy do pomiaru długości (np. w obszarze kontroli detali precyzyjnych), przyrządy kątowe oraz urządzenia optyczne, gdzie nawet niewielkie odchylenie potrafi „przekłamać” ocenę krawędzi, promieni czy rozstawów.

W praktyce dużą wartość daje także wzorcowanie mikroskopu pomiarowego i wzorcowanie projektora, bo te urządzenia często pracują jako punkt odniesienia dla kontroli wzrokowo-wymiarowej. Jeśli one tracą dokładność, błąd przenosi się na całą serię ocen.

W metrologii istnieje jeszcze jeden ważny obszar: wzorce i obiekty wzorcowe (np. wzorcowanie wzorców kresowych czy pomiary przestrzennych obiektów wzorcowych). To temat szczególnie istotny dla firm, które budują swój system odniesienia w zakładzie i potrzebują pewności, że „wzorzec zakładowy” rzeczywiście jest wiarygodny.

Dlaczego akredytowane laboratorium ma znaczenie podczas audytu i w sporach jakościowych

Jeśli kalibracja ma być argumentem w rozmowie z klientem lub audytorem, liczy się zaufanie do źródła wyniku. I tu pojawia się temat akredytacji.

Akredytowane laboratorium pomiarowe działa według ściśle określonych wymagań kompetencyjnych i systemowych. W praktyce dla klienta oznacza to m.in. spójne procedury, nadzorowane wzorce oraz dokumentację, którą łatwiej obronić w trakcie audytu lub przy weryfikacji dostawcy.

Dla firm produkcyjnych ważne jest też to, że akredytacja porządkuje oczekiwania: raport nie jest „opinią”, tylko wynikiem procesu o określonych zasadach. Jeśli w grę wchodzą wymagające branże albo precyzyjne tolerancje, taka przewidywalność jest bezcenna.

W Meas-Lab (Bestwina, woj. śląskie) wsparcie obejmuje zarówno wzorcowania długości i kąta, jak i rozwiązania dla pomiarów optycznych oraz obiektów wzorcowych, a akredytacja laboratorium PCA AP220 pomaga klientom uporządkować dokumentację pod wymagania jakościowe i audytowe. Jeśli chcesz dobrać zakres usługi do swoich narzędzi i zastosowań, sprawdzisz szczegóły oferty tutaj: kalibrację przyrządów pomiarowych.

Jak czytać certyfikat i raport z kalibracji – żeby wynik był narzędziem, a nie zagadką

„Dostałem certyfikat, ale co z niego wynika dla produkcji?” – to jedno z najuczciwszych pytań, jakie może zadać inżynier jakości. Bo raport ma wspierać decyzje, a nie je komplikować.

Zwróć uwagę na kilka elementów. Po pierwsze: jednoznaczną identyfikację przyrządu oraz zakres wzorcowania. Po drugie: punkty pomiarowe – im lepiej dobrane do realnego użycia, tym większa wartość dokumentu. Po trzecie: odchyłki i sposób oceny zgodności (czy laboratorium odnosi się do zadanych wymagań). Po czwarte: informację o warunkach środowiskowych, bo bez niej trudno porównywać wyniki między okresami.

Jeśli coś jest niejasne, warto wprost poprosić o interpretację „pod proces”. Z technicznego punktu widzenia to normalne: jeden przyrząd można uznać za zgodny dla zastosowań warsztatowych, a niewystarczający dla pomiarów odbiorczych o wysokiej dokładności. Tu nie ma miejsca na domysły – są dane i decyzje.

Stabilna metrologia to stabilna produkcja – i mniej niespodzianek w kontroli jakości

Regularna kalibracja przyrządów pomiarowych nie jest kosztem „dla świętego spokoju”. To sposób na kontrolę ryzyka: jakościowego, audytowego i finansowego. Gdy masz spójne wzorcowania, kontrolowane warunki i dokumentację z wiarygodnego źródła, pomiar staje się przewidywalny. A przewidywalność w produkcji oznacza mniej braków, mniej sporów i szybsze decyzje.

Jeśli w Twojej firmie pojawiają się wątpliwości typu „czy możemy ufać temu wynikowi?”, to jest dobry moment, by uporządkować nadzór metrologiczny – od harmonogramu wzorcowań, przez dobór punktów, po interpretację raportów. W praktyce właśnie tam najczęściej kryją się najszybsze oszczędności.
