Jak łożyska kulkowe wahliwe radzą sobie z ugięciem wałów i błędami osiowania

W maszynach przemysłowych z długimi wałami napędowymi zachowanie idealnej współosiowości stanowi rzadkość. Ugięcia wałów wynikają z naturalnych obciążeń roboczych, odkształceń cieplnych oraz niedokładności obróbki gniazd łożyskowych. Tradycyjne łożyska kulkowe w takich warunkach wymuszają sztywność, co prowadzi do drastycznego wzrostu naprężeń na styku kulek z bieżnią. Praca z zablokowaną możliwością wychyłu skutkuje łuszczeniem się materiału i błyskawicznym zniszczeniem węzła. Konstruktorzy maszyn stosują w takich układach rozwiązania zdolne do autokorekty osi, aby uniknąć częstych awarii i kosztownych przestojów.

Budowa i kompensacja błędów w układach napędowych

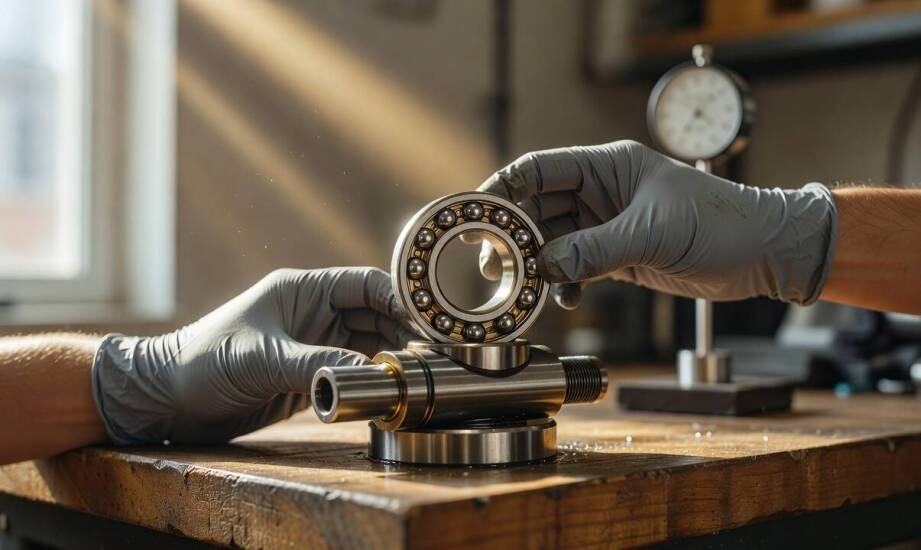

Rozwiązaniem problemu ugięć wałów jest zmiana geometrii wewnętrznej elementu tocznego. Łożysko kulkowe wahliwe składa się z dwóch rzędów kulek oraz wspólnej, kulistej bieżni w pierścieniu zewnętrznym. Taka konstrukcja działa podobnie do przegubu, gdzie środek krzywizny bieżni pokrywa się z osią całego podzespołu. Umożliwia to swobodne wychylanie się pierścienia wewnętrznego wraz z wałem bez generowania dodatkowych sił tnących. Element ten automatycznie kompensuje błędy niewspółosiowości do około 4 stopni przy pełnym obciążeniu roboczym maszyny.

Zdolność do zmiany kąta ułożenia determinuje obszary zastosowań tego komponentu. W długich wałach wentylatorów przemysłowych często dochodzi do wibracji i minimalnych ugięć pod wpływem pędu powietrza. Przenośniki taśmowe i maszyny rolnicze posiadają ramy spawane, które naturalnie odkształcają się podczas pracy w trudnym terenie lub pod zmiennym ciężarem ładunku. Zastosowanie elementów wychylnych zapobiega przenoszeniu sił zginających z wału na oprawę, chroniąc całą konstrukcję maszyny przed zmęczeniowymi pęknięciami materiału.

Specyfika obciążeń i objawy błędnego doboru węzła

Geometria z kulistą bieżnią zewnętrzną narzuca konkretne warunki pracy mechanicznej. Układ ten przenosi głównie wysokie obciążenia promieniowe oraz niewielkie siły osiowe w obu kierunkach. Konstrukcja cechuje się najmniejszym tarciem ze wszystkich łożysk tocznych, co pozwala na stabilną pracę przy bardzo wysokich prędkościach obrotowych. Brak precyzyjnego dopasowania parametrów nośności do realnych warunków w fabryce szybko ujawnia błędy projektowe.

Zbyt sztywno osadzony wał natychmiast daje wyraźne sygnały ostrzegawcze obsłudze technicznej. Głównym objawem jest gwałtowny wzrost temperatury oprawy, który prowadzi do degradacji smaru i utraty stabilnego filmu smarnego. Występują również nietypowe piski i drgania o wysokiej częstotliwości. Zjawiska te oznaczają, że naprężenia niszczą uszczelnienia i przyspieszają fizyczne zużycie kulek. Podczas wsparcia serwisów utrzymania ruchu doradcy elbląskiej spółki KON-TECH analizują w takich przypadkach warunki pracy całego węzła. Prawidłowo dobrane łożyska wahliwe pochłaniają nadmierne drgania i przywracają płynność ruchu obrotowego.

Analiza uszkodzeń wymaga dokładnego sprawdzenia całego układu przeniesienia napędu. Weryfikacji podlegają pasy klinowe, łańcuchy napędowe oraz naciąg taśm transportowych, ponieważ zbyt mocne napięcie tych elementów wywołuje nienaturalne ugięcie wału silnika. Zestawienie parametrów technicznych z kartą katalogową upewnia inżynierów, że dopuszczalny kąt odchylenia i maksymalna prędkość obrotowa odpowiadają specyfikacji maszyny.

Granice tolerancji dla ugięć i błędów osiowania

Zdolność do samoczynnego ustawiania się osi nie zwalnia służb technicznych z przestrzegania reżimów montażowych. Budowa kulista z powodzeniem niweluje skutki drobnych błędów obróbki gniazd oraz naturalnej elastyczności długich wałów. Sytuacja zmienia się, gdy niewspółosiowość wynika z poważnego uszkodzenia ramy maszyny, pęknięcia fundamentu lub skrajnego zużycia sprzęgła. Przekroczenie granicznego kąta 4 stopni blokuje ruchomość pierścieni i powoduje natychmiastowe zniszczenie koszyka trzymającego kulki.

Ciągłe uszkodzenia węzłów z mechanizmami wychylnymi wskazują na głęboki problem strukturalny urządzenia roboczego. Wymiana podzespołów przynosi oczekiwane rezultaty wydłużenia czasu pracy tylko po usunięciu głównego źródła drgań. Zapewnienie sztywnej podstawy pod silnik i wyważenie wirników sprawia, że komponent pracuje zgodnie z przeznaczeniem i reaguje wyłącznie na mikrougięcia wymuszone warunkami eksploatacji.
